I moderne medicinsk teknologi er minimalt invasiv kirurgi og interventionel behandling blevet vigtige midler til behandling af mange komplekse sygdomme. For at opfylde disse højpræcisions- og højpålidelige applikationer, Flettet forstærkede rør er efterhånden blevet nøglekomponenter i medicinsk udstyr på grund af deres fremragende ydeevne og fleksibilitet. Fletningsforstærkede rør forbedrer rørets sprængtryksmodstand, søjlestyrke og drejningsmomenttransmissionsydelse markant ved at indlejre en metal- eller fiberflettet struktur mellem to lag materialer. De er meget udbredt inden for kranspulsårer, elektrofysiologi, strukturelt hjerte, perifere, neurologiske, urinveje, respiratoriske og andre områder.
Den centrale fordel ved Flettet forstærkede rør ligger i kombinationen af Kevlar-forstærkning og rustfri stålfletning. Kevlar fiber er meget udbredt i rumfart, skudsikkert udstyr og andre områder på grund af dets ekstremt høje trækstyrke og lette egenskaber. I Flettet forstærket rørs bruges Kevlar-fiber som et forstærkningslag, hvilket ikke kun forbedrer styrken af røret, men også øger dets fleksibilitet og slagfasthed. Den rustfri stålfletning forbedrer rørets korrosionsbestandighed og slidstyrke yderligere, så den stadig kan opretholde en stabil ydeevne i barske miljøer.
Derudover er PTFE-foringsdesignet af Flettet forstærket rør har fremragende kemisk kompatibilitet og lav friktionsegenskaber. PTFE (polytetrafluorethylen) som det indre lagmateriale kan effektivt forhindre lækage af væsker eller gasser og har ekstremt lav permeabilitet, som er velegnet til højrent produkttransport, fødevareforarbejdning, medicinsk udstyr og andre områder. Dette foringsdesign øger ikke kun rørets levetid, men reducerer også vedligeholdelsesomkostningerne.
Braid Armed Tubings er meget udbredt inden for det medicinske område. Den høje præcision, høje momentkontrolydelse og gode biokompatibilitet af medicinske flettede rør gør dem til en vigtig del af nøglemedicinsk udstyr såsom minimalt invasiv kirurgi og interventionel behandling.
For eksempel Flettet forstærket rør kombineret med PI-materiale (polyimid) og Kevlar-fiber har ikke kun fremragende styrke og temperaturbestandighed, men har også god isoleringsevne og operationsfleksibilitet, som er velegnet til en række medicinske anordninger såsom guidewire-lumen, punkteringsværktøj og interventionshylstre.
Ved koronararterieintervention bruges Braid Armed Tubings i nøgleudstyr såsom ballonkatetre og aortaklapleveringssystemer. Dens høje drejningsmomentkontrolydelse og gode sprængtryksmodstand gør det muligt for den at navigere jævnt i komplekse vaskulære strukturer og sikre sikkerheden og effektiviteten af operationen.
Derudover viser anvendelsen af Braid Armed Tubings i elektrofysiologiske kortlægningskatetre, styrbare skeder, guidekatetre og andet udstyr også dens fremragende ydeevne under høj præcision og høje pålidelighedskrav.
Hvad er de strukturelle komponenter af Flettet forstærkede rør ?

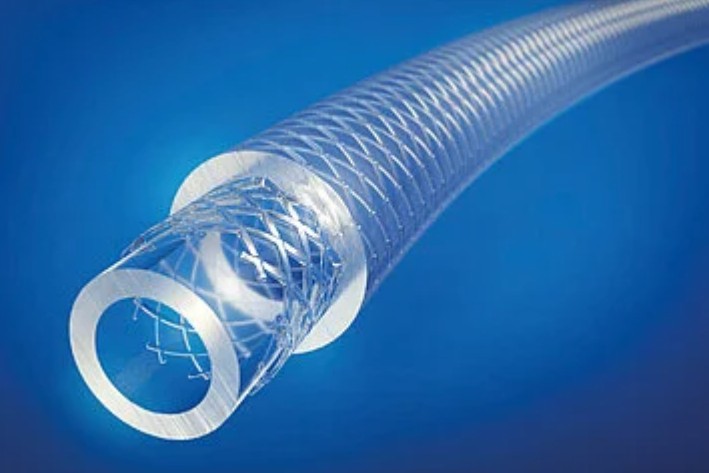

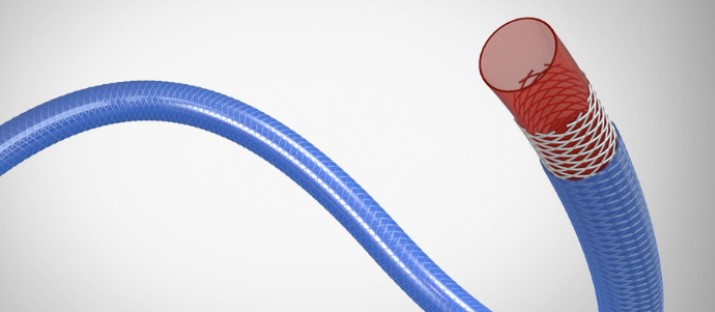

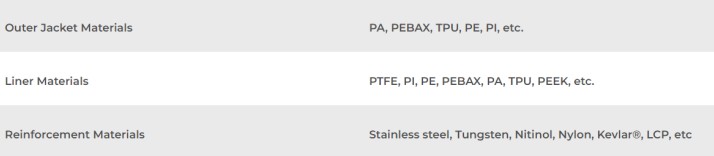

De strukturelle komponenter i Braid Armed Tubings omfatter normalt indre lag, mellemlag og ydre lag, hvert lag har sin specifikke funktion og materialevalg. Følgende er den detaljerede struktursammensætning:
Indvendigt lag (liner): Det indre lag er i direkte kontakt med væsken og skal have god mediemodstand og tætningsegenskaber for at sikre, at væsken ikke forurenes under transmissionen. Almindelige indre lagmaterialer omfatter PTFE (polytetrafluorethylen), FEP (fluoreret ethylenpropylen), PEBAX (polyetherimid), TPU (termoplastisk polyurethan), PA (polyamid) og PE (polyethylen).
Mellemlag (forstærkningslag): Mellemlaget er kernedelen af det flettede forstærkede rør, normalt vævet med metaltråd (såsom rustfrit ståltråd, nikkel-titanium-legeret tråd) eller fiber (såsom Kevlar®, LCP). Dette lag giver ikke kun den nødvendige trækstyrke og trykbæreevne, men giver også røret fremragende bøjningsfleksibilitet og slidstyrke. Flettemetoden kan være 1-on-1, 1-on-2 eller 2-on-2, og flettetætheden er normalt mellem 25 og 125 PPI, og kan løbende justeres efter behov.
Ydre lag (beskyttende lag): Det ydre lag er placeret på den yderste side, og dets hovedfunktion er at beskytte forstærkningslaget og det indre lag mod at blive beskadiget af det ydre miljø. Almindelige ydre lagmaterialer omfatter PEBAX, nylon, TPU, PET (polyester), polyethylen osv., som har god slidstyrke, vejrbestandighed og UV-strålingsbestandighed. Derudover kan farveidentifikation, flammehæmmere og antistatiske midler tilføjes til det ydre lag for at opfylde specifikke anvendelseskrav.
Bindelag: I nogle tilfælde, for at sikre den tætte binding mellem materialelagene, sættes et bindelag mellem det inderste lag og forstærkningslaget. Bindelaget er normalt lavet af specielle klæbemidler eller belægningsmaterialer for at forbedre bindingsstyrken mellem lagene og stabiliteten af den samlede struktur.
Andre valgfrie strukturer:
Udviklingsring eller udviklingspunkt: I nogle medicinske applikationer, for at lette observation under røntgen eller andre billeddannelsesteknikker, tilføjes en fremkalderring eller udviklingspunkt til røret, som normalt er lavet af platin-iridium-legering, guldbelagte eller ikke-radiotransparente polymermaterialer.
Forstærkningsrib design: I nogle højtryks- eller højbelastningsanvendelser tilføjes forstærkningsribber på ydersiden af røret for yderligere at forbedre dets strukturelle styrke og stabilitet.
Wire-pull ring-styret bukkesystem: I applikationer, hvor der kræves præcis kontrol af bukkevinklen, kan et wire-pull ring-styret bukkesystem designes for at sikre, at røret kan opretholde en stabil form og ydeevne under brug.

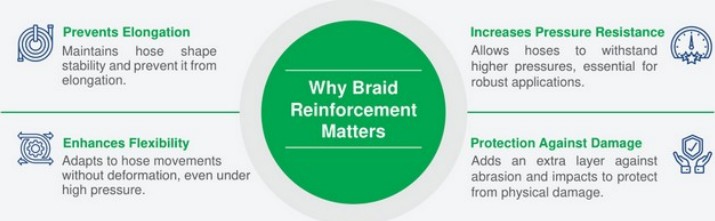

Hvad er nøglerollen for forstærkningsmaterialet Flettet forstærket rør ?
Forstærkningsmaterialet i Braid Armed Tubing spiller en afgørende rolle for at forbedre dens ydeevne. Forstærkningsmaterialet er sædvanligvis placeret i det midterste lag af røret og er dannet ved fletning eller vikling for at øge styrken, sejheden og trykmodstanden af røret. Følgende er nøglerollerne for forstærkningsmaterialet og dets detaljerede beskrivelse:
1. Forbedre trykmodstanden:
Flettede forstærkningsmaterialer (såsom rustfri ståltråd, Kevlar®, LCP osv.) kan forbedre rørets trykmodstand betydeligt, så det stadig kan opretholde strukturel stabilitet under højt tryk. For eksempel kan et flettet forstærket kateter lavet af 304 ståltråd og medicinske polymermaterialer effektivt forhindre kateteret i at folde sig og øge dets trykmodstand. Derudover viser anvendelsen af Braid Armed Tubings i højtryksrørledninger også, at dets forstærkningsmaterialer kan modstå hydrauliske tryk op til 5000 PSI.
2. Forbedret torsionskontrolydelse:
Det strukturelle design af det flettede forstærkede materiale gør det muligt for det at give en god torsionskontrolydelse. I medicinsk udstyr, såsom aortaklapleveringssystemer og elektrofysiologiske kortlægningskatetre, er den høje torsionskontrolydelse af Flettet forstærket rør sikrer kateterets stabilitet og nøjagtighed ved komplekse operationer. Derudover kan forstærkningsmaterialet i Braid Armed Tubing også optimere dens torsionsydelse ved at justere flettevinklen og tætheden.
3. Undgå forlængelse og deformation:
Flettede forstærkningsmaterialer kan effektivt forhindre, at røret forlænges eller deformeres under brug. For eksempel i hydrauliske systemer kan flettede forstærkede rør opretholde stabiliteten af deres form og undgå deformation på grund af materialetræthed selv under højt tryk og dynamiske belastninger. Denne funktion er især vigtig for medicinsk udstyr, der kræver præcis kontrol, såsom neurovaskulære mikrokatetre og styrbare skeder.
4. Giv yderligere beskyttelse:
Flettede forstærkningsmaterialer forbedrer ikke kun rørets mekaniske egenskaber, men giver det også yderligere fysisk beskyttelse. For eksempel i eksplosionssikre fleksible forbindelsesrør er det midterste forstærkningslag sædvanligvis sammensat af trådflettet net eller fiberforstærkningsmaterialer, som effektivt kan forhindre ydre stød og slid og sikre styrken og stabiliteten af forbindelsen. Derudover kan flettede forstærkningsmaterialer yderligere forbedre deres slidstyrke og anti-skrid-egenskaber ved at øge rørets overfladeruhed eller tilføje en anti-skridbelægning.
5. Optimer materialeudnyttelsen:
Det strukturelle design af flettede forstærkningsmaterialer gør det muligt at optimere dem i henhold til komponenternes kraftkrav, og derved give fuldt spil til deres højstyrkefordele. For eksempel i kompositmaterialer kan fiberflettede masker arrangeres på en retningsbestemt måde i overensstemmelse med kraftretningen af komponenten for at forbedre udnyttelseseffektiviteten af forstærkningsmaterialerne. Dette design forbedrer ikke kun rørets samlede ydeevne, men reducerer også omkostningerne ved at bruge materialet.
6. Tilpas dig til en række forskellige arbejdsmiljøer:
Mangfoldigheden og justerbarheden af flettede forstærkningsmaterialer gør dem i stand til at tilpasse sig en række forskellige arbejdsmiljøer. For eksempel i gummislanger til atomkraft er forstærkningslaget normalt vævet eller viklet med fibermaterialer. Disse materialer har høj styrke og sejhed, som effektivt kan forbedre slangens træk- og trykegenskaber. Derudover kan flettede forstærkningsmaterialer også tilpasse sig forskellige arbejdsforhold ved at justere deres vævningsmetoder (såsom almindelig vævning, kipervævning, krydsvævning osv.), hvilket sikrer at slangen kan fungere stabilt i forskellige komplekse miljøer.
Anvendelse af Flettet forstærkede rør
Braid Armed Tubings er meget udbredt inden for flere medicinske områder på grund af deres fremragende ydeevne og fleksibilitet. Deres høje momentkontrolydelse og gode biokompatibilitet gør dem til en vigtig del af nøglemedicinsk udstyr såsom minimalt invasiv kirurgi og interventionel terapi.
1. Koronar intervention: Flettet forstærkede rør spiller en vigtig rolle i koronar intervention. Deres høje trykmodstand og gode torsionskontrol-ydelse gør det muligt for dem at passere gennem komplekse vaskulære strukturer jævnt, hvilket sikrer sikkerheden og effektiviteten af operationen. For eksempel bruges Braid Armed Tubings i nøgleudstyr såsom ballonkatetre og aortaklapleveringssystemer.
2. Elektrofysiologisk intervention: Ved elektrofysiologisk intervention gør den høje torsionskontrolydelse og gode ledningsevne af Braid Armed Tubings dem til et ideelt valg til elektrofysiologiske kortlægningskatetre. De kan give præcis drejningsmomentkontrol for at sikre stabil navigation af kateteret i komplekse hjertestrukturer.
3. Strukturel hjerteintervention: Flettet forstærkede rør anvendes også i vid udstrækning til strukturel hjerteintervention. Deres høje støttekraft og gode anti-bøjningsydelse gør dem i stand til effektivt at understøtte implantationen af komplekse strukturer såsom hjerteklapper.
4. Perifer vaskulær intervention: Ved perifer vaskulær intervention gør den høje fleksibilitet og gode vridningsmodstand af Braid Armed Tubings dem i stand til at tilpasse sig komplekse vaskulære veje og sikre en jævn fremdrift af operationen.
5. Neurologisk intervention: Anvendelsen af Flettet forstærkede rør i neurologisk intervention er særligt fremtrædende. Dens høje torsionskontrolydelse og gode biokompatibilitet gør det muligt for den at passere gennem komplekse neurovaskulære strukturer, hvilket sikrer nøjagtigheden og sikkerheden af operationen.
6. Urinindgreb: Ved urologisk intervention gør den fletteforstærkede slanges høje fleksibilitet og gode anti-bøjningsydelse det muligt at passere gennem komplekse urinsystemstrukturer for at sikre en jævn fremdrift af operationen.
7. Åndedrætsindgreb: Anvendelsen af Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Mikrokateter: Anvendelsen af Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Aortaklapleveringssystem: Anvendelsen af Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Styrbar kappe: Anvendelsen af Flettet forstærkede rør i styrbare skeder er også meget fremtrædende. Dens høje torsionskontrolydelse og gode anti-bøjningsydelse gør det muligt for den at passere gennem komplekse vaskulære strukturer, hvilket sikrer nøjagtigheden og sikkerheden af operationen.
11. Styrekatetre: Braid Armed Tubings er også meget udbredt i guidekatetre. Dens høje fleksibilitet og gode anti-bøjningsydelse gør det muligt for den at passere gennem komplekse vaskulære strukturer for at sikre en jævn fremdrift af operationen.
Hvorfor kan Flettet forstærkede rør blive en nøglekomponent i højpræcisionsmedicinsk behandling?
Braid Armed Tubings er blevet et uundværligt og vigtigt produkt i moderne medicinsk behandling på grund af deres fremragende ydeevne og fleksible tilpassede tjenester. Dens præstationsfordele afspejles hovedsageligt i følgende aspekter:
Høj sprængtryksmodstand og søjlestyrke: Fletforstærkede rør forbedrer rørets trykmodstand betydeligt ved at indlejre en metal- eller fiberflettet struktur mellem to lag materiale. Dette design gør det muligt for den at opretholde strukturel stabilitet under højt tryk og er velegnet til applikationer, der kræver høj pålidelighed.
For eksempel inden for det medicinske område er Braid Armed Tubings meget udbredt i perkutane koronarkatetre, ballonkatetre, neurovaskulære mikrokatetre og andre enheder for at sikre deres stabilitet og sikkerhed i komplekse vaskulære strukturer.
Fremragende momentoverførselsydelse: Mellemlaget af Braid Armed Tubing er normalt vævet med metaltråde eller fibre, og dette strukturelle design giver det en god torsionskontrolydelse.
I medicinsk udstyr som f.eks. aortaklaptilførselssystemer og elektrofysiologiske kortlægningskatetre sikrer den høje torsionskontrolydelse af Braid Armed Tubings kateterets nøjagtighed og stabilitet ved komplekse operationer. Derudover har det flettede forstærkede polyimidrør (PI) leveret af Zeus også fremragende drejningsmomentoverførselsevner og er velegnet til applikationer, der kræver høj fleksibilitet og styrke.
Justerbar hårdhed: Flettet forstærkede rør kan justere materialekombinationen og fletningstætheden i henhold til kundens behov for at opnå tilpasning af forskellig hårdhed. Denne fleksibilitet gør den i stand til at tilpasse sig en række anvendelsesscenarier, fra bløde katetre til stive støttestrukturer, for at opfylde specifikke behov.
For eksempel kombinerer PI-flettede rør den høje styrke og temperaturbestandighed af PI-materialer med fleksibiliteten af flettede strukturer for at blive et kompositrørmateriale med fremragende vridningskontrol, fleksibilitet, styrke og skubbedygtighed.
Kort leveringstid og stabil produktion: Da de indre og ydre lagmaterialer kan fremstilles uafhængigt, er produktionsprocessen af Braid Armed Tubings mere effektiv og kan forkorte leveringscyklussen. Samtidig opfylder dets produktionsmiljø normalt renrumsstandarden på 10.000 niveauer for at sikre, at produktkvaliteten opfylder kravene til medicinsk udstyrsapplikationer. Denne effektive produktionsmetode forbedrer ikke kun produktionseffektiviteten, men reducerer også produktionsomkostningerne, hvilket gør produktet mere konkurrencedygtigt på markedet.
Tilpasset service: Den skræddersyede service af Flettet forstærkede rør er et højdepunkt. Kunder kan vælge de indre og ydre lagmaterialer og forstærkningsmaterialer som PTFE, PI, PEBAX, TPU, PA osv. i henhold til specifikke behov for at imødekomme behovene i forskellige anvendelsesscenarier.
For eksempel braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
Efterbehandling: For yderligere at forbedre produktets ydeevne og anvendelighed gennemgår Braid Armed Tubing normalt en række efterbehandlingsbehandlinger, såsom spidsstøbning, limning, tilspidsning og andre processer. Disse behandlinger kan forbedre tilslutningsmulighederne og betjeningen af røret, hvilket gør det mere pålideligt i komplekse miljøer. For eksempel er de indre og ydre lag af det PI flettede rør begge belagt med en avanceret dyppebelægningsproces for at sikre dets gode kemiske kompatibilitet og mekaniske egenskaber.
Den fremtidige udviklingstendens af Flettet forstærkede rør afspejles hovedsageligt i følgende aspekter:
Materiale innovation: Med udviklingen af ny materialeteknologi vil Flettet forstærkede rør bruge mere højtydende fibermaterialer, såsom aramid, kulfiber osv., for at forbedre deres letvægts- og højstyrkeegenskaber. Samtidig vil anvendelsen af miljøvenlige materialer såsom genanvendelige og bionedbrydelige materialer også øges, hvilket driver industrien i retning af bæredygtig udvikling.
Teknologiske fremskridt: Anvendelsen af intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Udvidelse af anvendelsesområder: Anvendelsesområderne for Flettet forstærkede rør vil blive yderligere udvidet, især inden for medicinsk udstyr (såsom endoskoper og katetre), ny energi (vind- og solenergiudstyr) osv. Med accelerationen af urbaniseringen og populariseringen af konceptet med smart city-konstruktion er efterspørgslen efter intelligent styring af underjordiske rørnetværkssystemer stigende, hvilket vil bringe nye udviklingsmuligheder for Braid Armed Tubings.
Intelligens og bæredygtighed: Med udviklingen af Internet of Things-teknologien vil Braid Reinforced Tubings integrere flere sensorer og kommunikationsmoduler for at realisere realtidsovervågning og dataupload af rørledningsstatus og give mere nøjagtig informationsstøtte til vedligeholdelse af byrørsnetværk. Samtidig vil produktionen af Braid Armed Tubings med fremme af konceptet cirkulær økonomi bruge flere genanvendelige materialer for at reducere påvirkningen af miljøet.
Tilpasset service: I fremtiden vil den tilpassede service af Braid Armed Tubings være mere fleksibel for at imødekomme behovene i forskellige anvendelsesscenarier. For eksempel, ved at optimere materialeformlen og fremstillingsprocessen, vil forstærkede plastrør have bedre mekaniske egenskaber og kemisk stabilitet for at tilpasse sig mere krævende anvendelsesmiljøer. Derudover vil flettede forstærkede rør med styrkelsen af personlige forbrugstrends give mere tilpassede tjenester, såsom særlige specifikationer og funktionel tilpasning, for at imødekomme behovene ved forskellige lejligheder.
Med den kontinuerlige udvikling af materialevidenskab og ingeniørteknologi vil ydeevnen og anvendelsesområdet for flettede forstærkede rør blive udvidet yderligere. I fremtiden vil kombinationen af Kevlar-forstærkning og fletning af rustfrit stål være tættere på at opfylde behovene for højere styrke og lettere vægt. Samtidig vil designet af PTFE-foring og højtryksrør også være mere intelligent til at opfylde højpræcisionskravene under komplekse arbejdsforhold.
På det medicinske område, Flettet forstærkede rør vil fortsat fremme udviklingen af minimalt invasiv kirurgi og interventionel behandling, især inden for højpræcisionsområder som neurovaskulær og kardiovaskulær. På det industrielle område vil dets anvendelse i højtryks-, korrosionsbestandige og slagfaste scenarier fortsætte med at udvide, hvilket giver stærk støtte til intelligent fremstilling og grøn fremstilling.
