Hvorfor PEEK Tubing er hot i Medtech?

KIG slange vinder indpas i Medtech — her er hvorfor

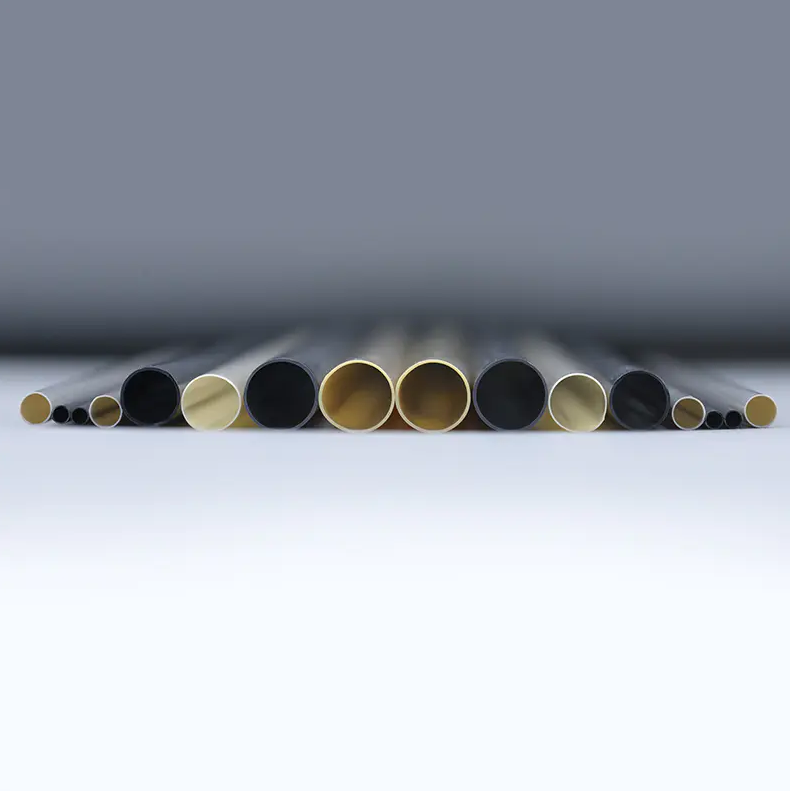

PEEK (polyether ether keton) slange er blevet et af de mest eftertragtede materialer inden for fremstilling af medicinsk udstyr. Dens unikke kombination af modstandsdygtighed over for høje temperaturer (over 250°C), enestående mekanisk styrke, biokompatibilitet og kemisk inerthed gør den praktisk talt uerstattelig i krævende kliniske miljøer. I modsætning til konventionelle polymerslanger leverer PEEK ydeevne, der bygger bro mellem metaller og plastik - en kritisk fordel, efterhånden som medicintekniske enheder bliver mindre, smartere og mere komplekse.

Fra kardiovaskulære katetre til spinalkirurgiske værktøjer, PEEK-slanger er ikke kun et materialevalg – det er et design, der muliggør. Denne artikel nedbryder præcis, hvorfor medicinindustrien hælder til PEEK, hvilke applikationer den dominerer, og hvad man skal kigge efter, når man køber den.

Hvad gør PEEK slange Skil dig ud teknisk

PEEK er en semi-krystallinsk termoplast med en ydeevneprofil, som få polymerer kan matche. Dets vedtagelse i medtech er baseret på målbare materialeegenskaber:

Høj krystallinitet i PEEK oversættes direkte til bedre termisk stabilitet og forbedret mekanisk belastningsbærende kapacitet - begge vigtige i genanvendelige kirurgiske instrumenter, der gennemgår gentagne steriliseringscyklusser. Evnen til at modstå autoklaveforhold gentagne gange uden dimensionsforvrængning er en afgørende faktor for mange OEM'er.

Nøgle medicinske applikationer driver efterspørgsel efter PEEK-slange

PEEK-slanger er ikke en generalistisk løsning - den trives i specifikke høje-sats-sammenhænge, hvor konventionelle materialer kommer til kort.

Kardiovaskulære interventionskatetre

I interventionel kardiologi skal kateterskafter kombinere skubbarhed, drejningsmomenttransmission og fleksibilitet - ofte i sub-millimeters vægtykkelser. PEEK-slanger muliggør høj præcision i snævre indvendige diametertolerancer , hvilket er afgørende for guidewire-kompatibilitet og levering af kontrastmedier. Det modstår også knæk under de navigationskræfter, der udøves under komplekse vaskulære procedurer.

Endoskoper og minimalt invasive enheder

Endoskopiske instrumenter kræver slanger, der bibeholder dimensionsnøjagtighed under gentagen dampsterilisering. PEEKs lave fugtabsorption (mindre end 0,5%) forhindrer den hævelse og nedbrydning, der underminerer PTFE- eller PA-slanger over tid. Dette gør det til et foretrukket valg til arbejdskanaler, insufflationsporte og instrumentskafter i stive og fleksible endoskoper.

Rygmarvs- og ortopædkirurgiske værktøjer

PEEKs radiolucens - den forstyrrer ikke røntgen- eller MR-billeddannelse - gør den unikt velegnet til ortopædiske og spinale kirurgiske instrumenter. Kirurger kan visualisere operationsfeltet uden artefaktinterferens, en kritisk sikkerhedsfordel. PEEK-slanger bruges i styrekanyler, dilatatorer og kunstvandings-/aspirationssystemer i disse procedurer.

Urologiske katetre

Urologiske katetre skal navigere i kompleks anatomi og samtidig modstå biologisk begroning. PEEKs overfladeglathed og kemikalieresistens reducerer skorpedannelse og bakteriel vedhæftning sammenlignet med blødere polymeralternativer. Specifikt i litotripsi- og ureteroskopiværktøjer tillader stivhed-til-vægtykkelse-forholdet af PEEK-slanger slanke profiler uden at ofre den strukturelle integritet.

Elektrokirurgiske tang og energiudstyr

PEEK er en fremragende elektrisk isolator med en dielektrisk styrke på over 19 kV/mm. I elektrokirurgiske instrumenter, såsom bipolære pincet eller RF-ablationskatetre, tjener PEEK-slanger som den isolerende kappe omkring aktive elektroder, beskytter omgivende væv og forhindrer utilsigtet energiudledning.

Ud over Medtech: PEEK slange i tilstødende industrier

Mens medtech er hovedmarkedet, skaber PEEK-rørets termiske og mekaniske egenskaber en stærk efterspørgsel i to andre sektorer:

• E-cigaret- og dampudstyr: PEEK-rør bruges som et isolerende varmebestandigt rør i varmeelementsamlinger, hvor det skal opretholde dimensionsstabilitet under kontinuerlig termisk cykling over 200°C. Dens lave toksicitet og kemiske inertitet er kritiske sikkerhedsfordele i forbrugervendte applikationer.
• Militær og rumfart: PEEK-slanger anvendes i hydrauliske ledninger, brændstofsystemkomponenter og flyelektronikledninger, hvor vægtreduktion, flammemodstand (PEEK består UL94 V-0 brændbarhedstest) og vibrationstolerance er ikke til forhandling. Dens ydeevne-til-vægt-forhold konkurrerer med metalalternativer i mange rumfartsundersystemer.

Sourcing-overvejelser: Hvad skal du kigge efter hos en PEEK-slangeleverandør

Ikke alle PEEK-slanger er fremstillet ens. Ekstruderingsprocessen og materialeformuleringen påvirker dimensionelle tolerancer, overfladefinish og mekanisk konsistens markant. Når de vurderer leverandører, bør medicinteknikere vurdere:

1. Dimensionspræcision: Vægtykkelsestolerancer på ±0,01 mm eller snævrere forventes til anvendelser i kateterkvalitet. Bekræft via sporbar kvalitetsdokumentation.
2. Mulighed for flere lag og flere lumen: Komplekse kateterdesign kræver ofte co-ekstruderede strukturer. Bekræft, at leverandøren kan producere enkelt-/dobbelt-/tre-lags- og multi-lumen-konfigurationer i PEEK.
3. Forstærkningsmuligheder: Flettede eller spiralviklede forstærkede PEEK-skeder giver momentkontrol og knækmodstand i krævende kateterskafter. Sørg for, at leverandøren tilbyder dette som et integreret produkt.
4. Tilgængelighed af overfladebehandling: Hydrofile belægninger, smørende finish og plasmabehandlinger er ofte nødvendige for den endelige enhedssamling. En vertikalt integreret leverandør reducerer gennemløbstiden og valideringsbyrden.
5. Lovpligtig sporbarhed: ISO 13485-certificering, biokompatibilitetstest i henhold til ISO 10993 og fuld materialesporbarhed er grundlæggende krav til medicinske forsyningskæder.

LINSTANT har specialiseret sig i præcisionsslanger af medicinsk kvalitet og tilbyder en omfattende produktportefølje, der direkte adresserer disse indkøbskriterier. Deres produktsortiment dækker ekstruderede enkeltlags- og flerlagsrør, enkelt- og multilumenkonfigurationer, enkelt-/dobbelt-/trelagsballonslanger, spiral- og flettede forstærkede hylstre og specialiserede ingeniørmaterialeslanger inklusive PEEK- og PI-rør (polyimid). LINSTANT leverer også en bred vifte af overfladebehandlingsløsninger - hvilket gør dem til en dygtig single-source partner til komplekse kateter- og enhedsprogrammer, hvor fælles udvikling og stram kvalitetskontrol er afgørende.

PEEK vs. andre højtydende polymerslanger: En direkte sammenligning

Valg af PEEK frem for alternativer som PTFE, PI (polyimid) eller PEBA afhænger af de specifikke enhedskrav. Tabellen nedenfor fremhæver de vigtigste afvejninger:

PEEKs fordel er mest udtalt hvor strukturel stivhed, gentagen sterilisering og billeddannelseskompatibilitet skal eksistere side om side . Når fleksibilitet er det primære krav (f.eks. distale kateterspidser), kan PEBA eller nylonbaserede materialer foretrækkes - ofte brugt i kombination med et PEEK-skaft i en co-ekstrudering eller bundet samling.

Fremstillingsudfordringen: Præcisionsekstrudering af PEEK

PEEK er ikke let at ekstrudere. Dens smeltebehandlingstemperatur overstiger 380°C, og det smalle procesvindue kræver højt kontrolleret ekstruderingsudstyr og erfarne procesingeniører. Almindelige produktionsudfordringer omfatter:

• Termisk nedbrydning, hvis behandlingstemperaturerne ikke styres præcist
• Opnåelse af tæt OD/ID-koncentricitet i tyndvæggede rør (vægtykkelse under 0,1 mm)
• Opretholdelse af ensartet krystallinitet på tværs af produktionsforløb, hvilket direkte påvirker den mekaniske ydeevne
• Ensartet overfladefinish til downstream-belægning eller limningsprocesser

Disse barrierer betyder, at kun en undergruppe af kontraktproducenter har den tekniske kapacitet til konsekvent at producere PEEK-slanger af medicinsk kvalitet i skala. Ved evaluering af en leverandør giver anmodning om procesvalideringsdata (IQ/OQ/PQ-dokumentation) og kapacitetsindekser (Cpk ≥ 1,33 for kritiske dimensioner) et objektivt mål for fremstillingsmodenhed.

Outlook: Hvorfor PEEK Tubing-efterspørgslen vil fortsætte med at vokse

Det globale PEEK-marked blev vurderet til ca USD 845 millioner i 2023 og forventes at vokse med en CAGR på over 7 % frem til 2030, med medicinsk udstyr blandt de hurtigst voksende slutbrugssegmenter. Flere strukturelle tendenser forstærker denne bane:

• Miniaturisering af enheder: Efterhånden som interventionsprocedurer migrerer mod mindre invasive tilgange, krymper slangeprofilerne, mens forventningerne til ydeevne forbliver de samme - præcis den afvejning, PEEK håndterer bedst.
• Robotteknologi og digital kirurgi: Robotassisterede kirurgiske systemer pålægger instrumentaksler højt drejningsmoment og krav til aksial belastning. PEEK-rør understøtter de stivhed-til-diameter-forhold, der kræves af disse platforme.
• Efterspørgsel efter genanvendelige instrumenter: Bæredygtighedspres skubber nogle OEM'er tilbage mod genanvendelige enheder, der kan modstå hundredvis af steriliseringscyklusser - en kategori, hvor PEEK ikke har nogen peer blandt polymerer.
• Udvidelse af højvækstprocedurekategorier: Strukturelle hjerte-, neuromodulations- og ablationsterapier udvides alle, hvilket skaber ny efterspørgsel efter højtydende kateterskaftmaterialer.

For enhedsingeniører og indkøbsteams, der navigerer i materialevalg, PEEK-slanger repræsenterer et velvalideret valg med høj pålidelighed med en track record på tværs af de mest krævende kategorier af medicinsk udstyr. Nøglen er at samarbejde med en producent, der er udstyret til at håndtere dens ekstruderingskompleksitet og opfylde de dokumentationsstandarder, som medicinske forsyningskæder kræver.
