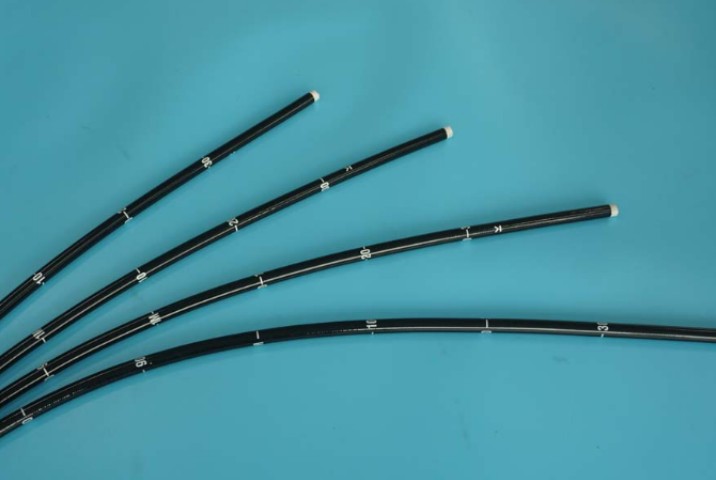

I moderne medicin spiller endoskopindføringsrøret en afgørende rolle som en kernekomponent i minimalt invasiv kirurgi. Det guider ikke kun kameraet og lyskilden ind i den menneskelige krop, men giver også lægerne klare billeder for at hjælpe dem med at foretage nøjagtig diagnose og behandling. Med den kontinuerlige udvikling af teknologi bliver designet og funktionen af endoskopindføringsrøret også optimeret til at imødekomme behovene ved forskellige operationer.
Endoskopindføringsrøret er en fleksibel, forlænget komponent, der er en del af det medicinske instrumentendoskop. Den rummer lyskilden, kameraet og diverse værktøjer. Dens hovedfunktion er at give disse elementer en vej ind i kroppen under procedurer som endoskopi, koloskopi og laparoskopi. Brugen af endoskopindføringsrør gør det muligt for læger at udføre forskellige behandlinger på patienter uden omfattende operationer.
Materialevalget af endoskopindføringsrøret er afgørende. Der anvendes almindelige materialer af medicinsk kvalitet som TPU, PA12 eller PEBAX. Disse materialer opfylder ikke kun kravene til biologisk evaluering, men har også god fleksibilitet og bøjningsmodstand. De indre og ydre lag af rørvæggen er lavet af medicinske materialer, og det midterste flettede lag kan væves med forskellige specifikationer af rustfrit ståltråd efter behov for at give yderligere støtte og anti-knækevne.
Engangs endoskopindføringsrør er blevet et uundværligt kerneværktøj inden for urologisk kirurgi på grund af deres høje sikkerhed og bekvemmelighed. Dette design reducerer ikke kun risikoen for krydsinfektion, men forenkler også den kirurgiske proces og forbedrer den kirurgiske effektivitet. Derudover reducerer brugen af engangsindføringsrør også vedligeholdelsesomkostningerne på hospitaler og giver en garanti for rationel brug af medicinske ressourcer.
Styrekappen spiller en vigtig rolle i endoskopindføringsrøret, især ved at forbedre kvaliteten af endoskopisk billeddannelse. Udformningen af styrekappen sikrer, at den endoskop indføringsrør kan betjenes fleksibelt i komplekse anatomiske strukturer og samtidig bevare billedets klarhed og stabilitet. Dette design forbedrer ikke kun succesraten for operationen, men reducerer også patientens ubehag.
Der er mange typer medicinske endoskopindføringsrør, herunder cirkulære, ikke-cirkulære, buede og andre former for at tilpasse sig forskellige anatomiske områder og kirurgiske behov. Designet af disse indføringsrør tager ikke kun højde for fleksibilitet og holdbarhed, men fokuserer også på brugerkomfort og præcision for at forbedre kirurgiske resultater.
Som en del af endoskopsystemet skal designet og fremstillingen af endoskopindføringsrøret være meget integreret. Moderne endoskopindføringsrør har ikke kun god fleksibilitet og bøjningsmodstand, men integrerer også high-definition kameraer og lyskilder for at give klare billeder og lys. Dette integrerede design gør det muligt for læger at observere og operere i realtid under operationen, hvilket forbedrer operationens nøjagtighed og sikkerhed.
Fremkomsten af endoskopindføringsrørsæt giver lægerne flere valgmuligheder og fleksibilitet. For eksempel giver TrueFeel-seriens indføringsrørsæt en bedre driftsoplevelse gennem optimeret design. Disse sæt kan ikke kun tilpasse sig forskellige kirurgiske behov, men også reducere vibrationer under operationen og forbedre patientkomforten.

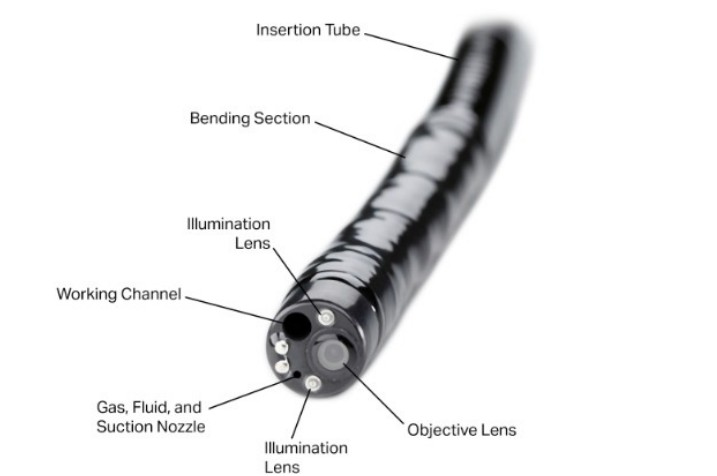

Hvad er strukturen af endoskopindføringsrøret?

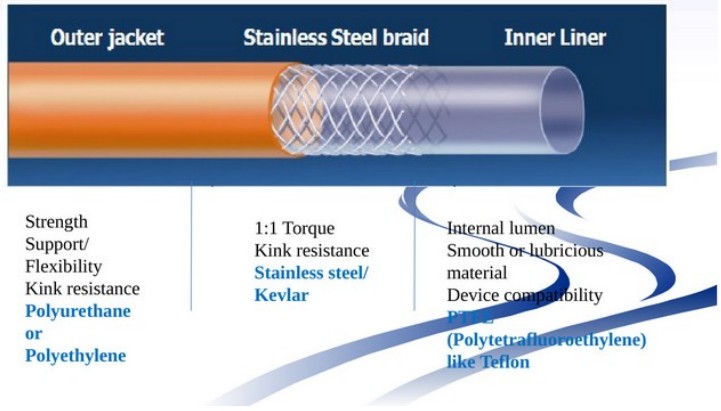

De endoskop indføringsrør er en nøglekomponent i endoskopsystemet. Dets strukturelle design er designet til at sikre klart udsyn og operationel fleksibilitet i komplekse anatomiske strukturer. Indføringsrøret er normalt sammensat af en flerlags kompositstruktur, inklusive fra ydersiden til indersiden:
Ydre lag: Fremstillet af medicinsk kvalitet polyurethan (PU) eller silikonemateriale, overfladen er glat og korrosionsbestandig, hvilket reducerer friktion under indføring og forhindrer gennemtrængning af kropsvæske.
Flettet lag: flettet af metaltråd (såsom tråd af rustfrit stål), hvilket giver radial styrke og anti-knækevne, hvilket sikrer, at indføringsdelen kan bøjes fleksibelt, men ikke klappes sammen.
Foring lag: lavet af polytetrafluorethylen (PTFE) eller polyethylen (PE) for at danne en glat kanal for at beskytte den interne optiske fiber, ledning og instrumentkanal.
Derudover er den forreste ende af indføringsrøret sædvanligvis forsynet med en bøjningsdel, som er sammensat af flere slangeknoglestrukturer, der er drejeligt forbundet med hinanden. Slangeknoglestrukturens indervæg er forsynet med en styrerille, og træklinjen passerer gennem styrerillen og er forbundet med slangeknoglestrukturen. Betjeningsdelen er forsynet med en betjeningsknap og en betjeningsknap, betjeningsknappen er forbundet med træklinjen, og betjeningsknappen er forbundet med det elektriske signal fra endoskopets pumpegruppe.
I et fleksibelt endoskop er strukturen af indføringsrøret mere kompliceret, og inkluderer sædvanligvis et indføringsrør, en bøjningsdel og en spidsende. Overfladen af indføringsrøret har et lag af sort harpikshud med skæl, som spiller rollen som vandtætning, korrosionsbestandighed og identifikation; mellemlaget er et metalnet, som spiller rollen som beskyttelse af de indre lagkomponenter; det indre lag er en spiralplade, som spiller rollen som bøjning. Fire spiralrør er svejset til forenden af indføringsrøret, og ståltråden indsættes i spiralrøret. Den bagerste ende af spiralrøret er svejset med en tilsvarende fiksering og installeret i beslaget for at afbalancere stabiliteten af det bløde endoskop, når det er vinklet under brug.
I et stift endoskop består indføringsrørdelen af et ydre rør, et indre rør og en belysningsfiber. Belysningsfiberen er placeret mellem inderrøret og yderrøret, og dens funktion er at belyse hele synsfeltet. Indføringsrøret på et stift endoskop er relativt hårdt og kan ikke bøjes. Det bruges ofte til undersøgelse og behandling af relativt lige hulrum eller dele såsom otolaryngologi og ledhuler.
Materialevalg til endoskopindføringsrør
De endoskop indføringsrør er en uundværlig nøglekomponent i minimalt invasiv kirurgi, og dens ydeevne og sikkerhed afhænger i høj grad af det valgte materiale. Endoskopindføringsrøret er normalt sammensat af en flerlags kompositstruktur, og hvert lag af materiale har en specifik funktion til at sikre dets fleksibilitet, holdbarhed og biokompatibilitet i komplekse anatomiske miljøer.
1. Jakkemateriale: giver fleksibilitet og beskyttelse
De jacket material is the outermost layer of the endoscope insertion tube. Its main function is to protect the internal structure while providing good flexibility and bending resistance. Common jacket materials include:
Dermoplastic polyurethane (TPU): TPU har fremragende fleksibilitet, slidstyrke og rivestyrke, og er velegnet til indføringsrør, der ofte skal bøjes og bruges gentagne gange. Det har også god biokompatibilitet og er velegnet til brug i den menneskelige krops indre miljø.
Polyamid 12 (PA12): PA12 er en højtydende ingeniørplast med god kemisk korrosionsbestandighed og mekanisk styrke. Den er velegnet til indføringsrør med høje krav til holdbarhed.
Polyetheramid (PEBAX): PEBAX er en semi-krystallinsk polyester, der kombinerer blødhed og styrke. Det bruges ofte i indføringsrør, der kræver høj fleksibilitet og træthedsmodstand.
Dese materials not only provide good flexibility, but also remain stable during cleaning and disinfection, reducing the risk of material aging and performance degradation.
2. Forstærkningsmaterialer: Giver strukturel støtte og anti-knækevne
Forstærkningsmaterialer tilføjes normalt til det midterste lag af endoskop indføringsrør at give strukturel støtte og anti-knæk evne. De mest anvendte forstærkningsmaterialer er:
Rustfrit ståltråd: Tråd af rustfrit stål har god mekanisk styrke og korrosionsbestandighed, som effektivt kan forhindre, at indføringsrøret kollapser eller knækker under brug. Ved at væve ind i en mesh-struktur kan rustfri ståltråd øge den radiale støttekraft af indføringsrøret, så det kan forblive stabilt i komplekse anatomiske baner.
3. Foringsmateriale: Sørg for jævn lumen og uhindret passage
De lining material is the innermost layer of the endoscope insertion tube, which directly contacts the optical fiber, wire and instrument channel. Its main function is to provide a smooth inner surface, reduce friction and damage, and ensure unobstructed passage. Commonly used lining materials include:
Polytetrafluorethylen (PTFE): PTFE er et af de mest anvendte foringsmaterialer på nuværende tidspunkt. På grund af dens ekstremt lave friktionskoefficient og fremragende kemiske inerthed kan den effektivt forhindre slid på optiske fibre og ledninger og er nem at rengøre og desinficere.
Polyamid 12 (PA12): PA12 har god smøreevne og slidstyrke og er velegnet til indføringsrør, der kræver hyppig glidning og gentagen brug.
Polyetheramid (PEBAX): PEBAX har god fleksibilitet og udmattelsesbestandighed, og er velegnet til indføringsrør, der kræver høj fleksibilitet og holdbarhed.
Polyvinylidenfluorid (PVDF): PVDF er en højtydende fluorpolymer med fremragende kemisk korrosionsbestandighed og mekanisk styrke og er velegnet til avancerede indføringsrør med høje krav til materialeydelse.
4. Materialekombination og strukturelt design
De material selection of endoskopindføringsrør er normalt ikke enkeltstående, men kombineret efter specifikke anvendelseskrav. For eksempel:
"Coat foring" struktur: De jacket material provides flexibility and protection, and the lining material provides a smooth inner surface. The combination of the two can achieve good operating performance and service life.
"Coat forstærkningslag foring" struktur: I nogle high-end indføringsrør tilføjes et forstærkningslag (såsom en trådfletning af rustfrit stål) i midten for yderligere at forbedre bøjningsmodstanden og knækmodstanden af indføringsrøret.
5. Grundlag for materialevalg
Når du vælger materialet til endoskopindføringsrøret, tages følgende aspekter normalt i betragtning:
Biokompatibilitet: De material must meet the safety standards for human contact to avoid allergies or tissue damage.
Fleksibilitet og bøjningsmodstand: De insertion tube needs to be flexibly bent in the human body, so the material must have good flexibility and fatigue resistance.
Korrosionsbestandighed: De insertion tube will be exposed to a variety of chemical reagents during cleaning and disinfection, so the material must have good chemical corrosion resistance.
Smøreevne og glathed: De lining material must have good lubricity to reduce friction damage to the optical fiber and wire.
Rengørbarhed og steriliserbarhed: De material must be able to withstand high-temperature and high-pressure steam sterilization, chemical disinfectant immersion and other treatment methods to ensure sterile use.
6. Indvirkning af materialer på ydeevne
Forskellige materialekombinationer vil have en væsentlig indflydelse på ydeevnen af endoskop indføringsrør :
Fleksibilitet og bøjningsmodstand: Materialer som TPU, PA12 og PEBAX har god fleksibilitet og er velegnede til indføringsrør, der skal bøjes ofte.
Styrke og støtte: De stainless steel wire reinforcement layer can provide good radial support to prevent the insertion tube from collapsing in complex paths.
Glathed og kanalglathed: Foringsmaterialer som PTFE, PA12 og PEBAX kan give en glat indre overflade, reducere friktion og skader og sikre glatte kanaler.
Holdbarhed og levetid: Materialer som PA12 og PEBAX har god holdbarhed og er velegnede til indføringsrør, der bruges i længere tid eller højfrekvente operationer.
Hvad er forholdsreglerne ved brug af endoskop indføringsrør ?
De precautions for using the endoscope insertion tube mainly include the following aspects:
1. Undgå overdreven bøjning eller vridning: Undgå overdreven bøjning eller vridning af indføringsrøret under brug for at undgå beskadigelse. Indføringsrøret er designet til at give et klart udsyn og operationel fleksibilitet inde i den menneskelige krop, så det bør holdes i sin naturlige tilstand.
2. Korrekt indsættelse og fjernelse: Når endoskopet indsættes, skal det gøres forsigtigt og langsomt, og undgå overdreven kraft for at undgå at beskadige patienten eller udstyret. På samme måde, når indføringsrøret fjernes, skal det også betjenes forsigtigt for at undgå tvangstræk for at undgå fastklemning eller beskadigelse.
3. Hold rent og tørt: Før og efter brug skal indføringsrøret holdes rent og tørt for at forhindre kontaminering og beskadigelse. Efter brug skal den rengøres grundigt og opbevares korrekt for at undgå direkte sollys og høje temperaturer.
4. Undgå kontakt med skadelige stoffer: De insertion tube should avoid contact with any other liquid other than water, salt water, motor oil or diesel to avoid damage. In addition, splashing water droplets should be prevented from contacting the port to avoid damage to the equipment.
5. Følg betjeningsvejledningen: Når du bruger et endoskop, skal betjeningsvejledningen fra producenten følges nøje for at sikre sikker og effektiv brug af enheden. Når f.eks. indføringsrørets fleksibilitet justeres, skal det gøres langsomt og undgå hurtige ændringer for at undgå at forårsage ubehag for patienten eller beskadigelse af enheden.
6. Vær opmærksom på opbevaringsbetingelserne: Når det ikke er i brug, skal indføringsrøret opbevares i et tørt, rent, støvfrit miljø, væk fra direkte sollys og høje temperaturer for at bevare dets ydeevne og levetid.
7. Undgå forkert betjening: Under brug bør indføringsrøret undgås i at blive indsat i trinvise positioner, fremspringende positioner eller positioner, der føles for stramme til at indsætte. Derudover bør brugen af indføringsrøret i et miljø, der overstiger driftstemperaturområdet, undgås for at undgå at forårsage produktskade eller forringelse af ydeevnen.
8. Regelmæssig vedligeholdelse og inspektion: Efter brug skal status for indføringsrøret kontrolleres regelmæssigt for at sikre, at det er fri for beskadigelse og vedligeholdes og kalibreres som anbefalet af producenten. Dette er med til at forlænge enhedens levetid og sikre dens pålidelighed ved efterfølgende brug.
Hvad er vedligeholdelsesmetoderne for endoskop indføringsrør ?
Rensning: De insertion tube should be cleaned immediately after use to remove dust, oil or other contaminants that may be attached. Use a clean soft cloth or cotton swab for cleaning, and avoid using hard cloth or hard brushes to avoid damaging the equipment. If there is sewage, oil or other liquids on the insertion tube, it should be cleaned with a soft cloth or cotton swab dipped in neutral detergent, and then wiped dry with a clean soft gauze dipped in clean water.
Tørring: Efter rengøring skal alle dele af indføringsrøret tørres grundigt for at forhindre bakterievækst og udstyrskorrosion. En bærbar endoskoptørreenhed kan bruges til tørring.
Undgå at bøje og vride: Undgå overdreven bøjning eller vridning af indføringsrøret under brug for at undgå beskadigelse. Før hver brug skal du sikre dig, at indføringsrøret er lige for at reducere trykket på bideslangen.
Korrekt opbevaring: Når indføringsrøret ikke er i brug, skal det opbevares i et tørt, støvtæt miljø og bruge et dedikeret beskyttelsesdæksel eller boks. Indføringsrøret skal holdes lige under opbevaring for at undgå at vikle det til en tæt spole.
Regelmæssig inspektion: Kontroller status for indføringsrøret regelmæssigt for at sikre, at det ikke er beskadiget, og vedligehold og kalibrer det i henhold til producentens anbefalinger. Hvis indføringsrøret viser sig at være beskadiget eller unormalt, skal du kontakte producenten eller den autoriserede forhandler i tide til reparation.
Undgå forkert betjening: Undgå under brug at indsætte indføringsrøret i en trinvis position, en fremspringende position eller en position, der føles for stram til at indsætte. Undgå desuden at bruge indføringsrøret i et miljø, der overstiger driftstemperaturområdet for at undgå produktskade eller forringelse af ydeevnen.
Ved at følge ovenstående vedligeholdelsesmetoder, korrekt brug og vedligeholdelse af endoskop indføringsrør kan sikres og derved forbedre sikkerheden og succesraten ved operation.
Almindelige fejl ved endoskopindføringsrør omfatter hovedsageligt følgende aspekter:
Deformation af indføringsrøret: Deformation af indføringsrøret er normalt forårsaget af eksterne kræfter, såsom overdreven bøjning eller vridning. Denne deformation kan forårsage deformation af instrumentrørledningen, brud på ledelyset, deformation af vand- og gasrørledningen og endda påvirke billedkvaliteten og lysintensiteten.
Gulning, ældning og krystallisering af den ydre hud af indføringsrøret: Da rester af slim og protein ikke fjernes grundigt ved daglig rengøring og desinfektion, vil disse stoffer krystallisere og få den ydre hud på indføringsrøret til at gulne og ældes. Efter lang tids brug vil den ydre hud på indføringsrøret også ældes normalt på grund af nedsænkning i desinfektionsmidler, enzymopløsninger og alkohol.
Skader på lyslederen eller billedguiden: De light guide is dim, yellow, or does not guide light, and black spots appear on the image guide. This may be due to the insertion tube being bent at too large an angle, squeezed, collided, clamped, or bitten by the patient, which may cause the optical fiber to break.
Nålehuller, brud og rynker vises på indføringsrørspolen: Sådanne fænomener er sædvanligvis forårsaget af kollision mellem indføringsrøret og skarpe genstande, for lille en vinkel på rensespolen, patientens mundpude falder af, spejllegemet bliver bidt af patienten, og spejlet bliver fastspændt, når det placeres.
Åben svejsning ved roden af indføringsrøret: Åben svejsning ved roden af indføringsrøret vil påvirke forseglingen af endoskopet og forårsage vandlækage.
Bukker og bøjninger på indføringsrøret: Bukker og bøjninger på indføringsrøret vil påvirke endoskopets indsættelsesmuligheder. Samtidig kan den indvendige spejloverflade blive skåret, hvilket får lyslederen til at knække, CCD-objektivet falder af, og CCD'en beskadiges, hvilket resulterer i abnormiteter såsom skygger, defekter og forsvinden af billedet.
Skader på den ydre hud af indføringsrøret: Skader på den ydre hud af indføringsrøret kan være forårsaget af forkert rengøring og desinfektion, forkerte steriliseringsmetoder osv.
Dese faults not only affect the normal use of the endoscope, but may also cause harm to the patient. Therefore, correct operation and maintenance are the key to preventing these faults.

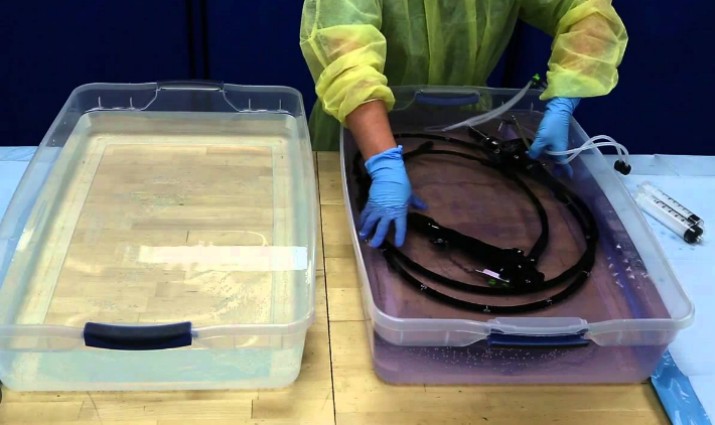

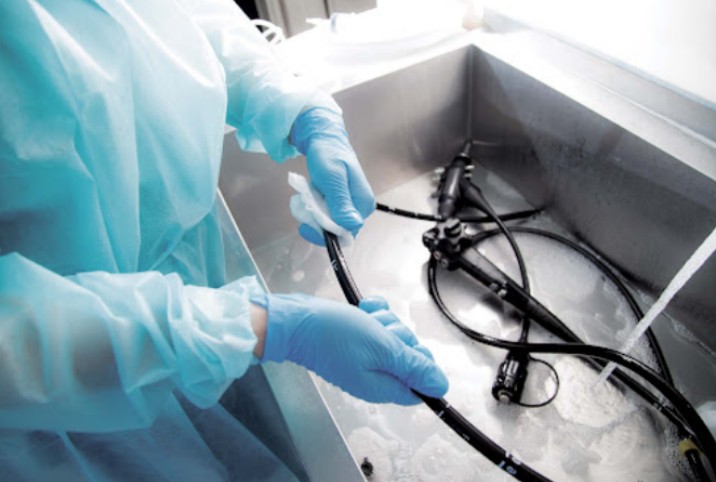

Hvad er rengørings- og desinfektionsprocessen for endoskop indføringsrør ?
De cleaning and disinfection process of the endoscope insertion tube is a key step to ensure medical safety and prevent cross infection. The following is a detailed cleaning and disinfection process:
Forbehandling: Umiddelbart efter brug skylles overfladen og rørledningen af endoskopet med rindende vand for at fjerne forurenende stoffer som blod og slim. Brug en speciel børste til gentagne gange at skrubbe rørledningen for at forhindre resterne i at tørre op og danne en biofilm. Forbehandlingstiden styres inden for 10 minutter for at undgå vækst af mikroorganismer.
Rensning: Skil endoskopet ad, og adskil alle aftagelige dele. Læg i blød i varmt vand indeholdende multi-enzym rengøringsmiddel (vandtemperatur ≤40 ℃), skyl indersiden af rørledningen med en højtryksvandpistol, og skrub manuelt leddene med en blød børste. Rengøringsmidlet tilberedes og bruges med det samme, og engangstiden overstiger ikke 4 timer. Skyl med rent vand tre gange efter rengøring for at sikre, at der ikke er rester af rengøringsmiddel.
Enzymrensning: Nedsænk hele endoskopet i enzymrenseopløsningen, og tør overfladen af endoskopet af. Skyl endoskoprørledningen, mens du bibeholder den fulde perfusionsenhed. Vælg venligst enzymrenseopløsningen som beskrevet i endoskopmanualen. Gentagen brug af enzymrenseopløsningen har større indflydelse på renseeffekten.
Desinfektion: Brug et desinfektionsmiddel på højt niveau, såsom GA, til desinfektion. Desinfektionsmetoden og -tiden skal følge produktinstruktionerne. Brug en kraftpumpe eller sprøjte til at fylde hvert rør med desinfektionsmiddel, indtil der ikke kommer bobler ud.
Skylning: Brug en kraftpumpe eller trykvandspistol til at skylle hvert rør med renset vand eller sterilt vand i mindst to minutter, indtil der ikke er noget desinfektionsmiddel tilbage. Brug en trykluftpistol til at puste alle rør op med ren trykluft i mindst tredive sekunder, indtil de er helt tørre.
Lækagetest: Under rengørings- og desinfektionsprocessen kræves en lækagetest for at sikre, at endoskopet er lækagefrit. Hvis der konstateres en lækage, skal endoskopet fjernes og sendes til vedligeholdelsesafdelingen til reparation.
Tørring og opbevaring: Brug filtreret tør luft og blæs indersiden af røret med en luftpistol, indtil der ikke er vanddråber tilbage. Fleksible endoskoper skal hænges lodret for at undgå bøjningsskader. Opbevaringsskabet skal holde en temperatur på <24°C og en luftfugtighed på <70%, og opbevaringsmiljøet bør overvåges dagligt.
Opbevaring: Rengjorte og desinficerede endoskoper bør opbevares i et dedikeret opbevaringsområde for at opretholde en steril tilstand og undgå sekundær kontaminering.
De endoskop indføringsrør er en nøglekomponent i endoskopsystemet. Dens hovedfunktion er at levere kameraet, lyskilden og forskellige betjeningsværktøjer ind i den menneskelige krop for at opnå observation og behandling af indre organer.
De insertion tube is usually composed of a multi-layer composite structure, including outer jacket material, reinforcement material and lining material from the outside to the inside. Outer jacket materials such as thermoplastic polyurethane (TPU), polyamide 12 (PA12) or polyetheramide (PEBAX) provide flexibility and protection; reinforcement materials such as stainless steel wire braid provide radial strength and anti-kink ability; lining materials such as polytetrafluoroethylene (PTFE) or polyethylene (PE) ensure that the inner cavity is smooth, reduce friction, and facilitate the passage of optical fibers and instruments.
De design of the endoskop indføringsrør behov for at balancere fleksibilitet og stivhed for at imødekomme behovene i forskellige anatomiske strukturer. For eksempel i urologisk kirurgi er engangsendoskopindføringsrør ofte lavet af PTFE- eller PEBAX-materialer, som har fordelene ved stærk biokompatibilitet, glat overflade, lav friktion osv., og kan reducere vævsskader under kirurgiske operationer. Derudover er mange indføringsrør udstyret med radiografiske markører for at give præcis feedback i realtid under procedurer, der kræver røntgenassisteret positionering.
